Step.3

Xeonで作ろう！

Xeonで作ったときのレポートです。
第一回（マザーのセットアップまで）

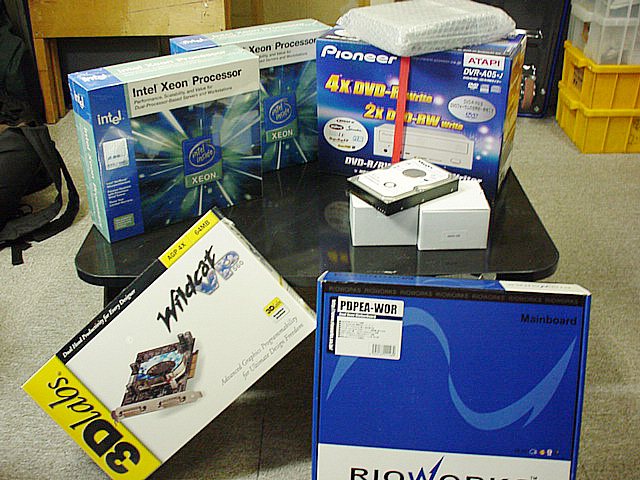

スペック

CPU0：Intel Xeon 2.66GHz(FSB566MHz)
CPU1：Intel Xeon 2.66GHz(FSB566MHz)
M/B：Rioworks PDPEA-WOR
MEM：PC2100 CL2.5 512MB x 2(Unbufferd)
VGA：3dlabs Wildcat VP560

HDD:：Maxtor DiamondMax Plus 9 6Y120P0 (120GB/7200rpm/8MB)
DVD-R：Pioneer DVR-A05-J
DVD：TOSHIBA SD-M1712

PowerS: Antec Ture550 EPS

…と、超豪華パーツ。PCというか、むしろCGワークスステーションですね（＾＾；　なお、くどいようですが、今回も私のではありません（；；

作業をする前に（重要）

　作業は素手で行います、ケースのとがった部分でケガ等をされない様に注意してください。また、マザーボードの作業では体に残った静電気などで、壊れる事があります。作業前に金属のドアノブを触ったりして、静電気を逃がしてください（静電気を逃がすバンドも売ってます）。夏場は大丈夫かもしれませんが、冬は特に注意してください。

１、マザーボードのインストール（準備）さて、まずはマザーボードの準備から行います。人それぞれですが、恐らくどの人もマザーボードから取り掛かるかと思います。では、実際に箱を開けて中身を確認してみましょう。

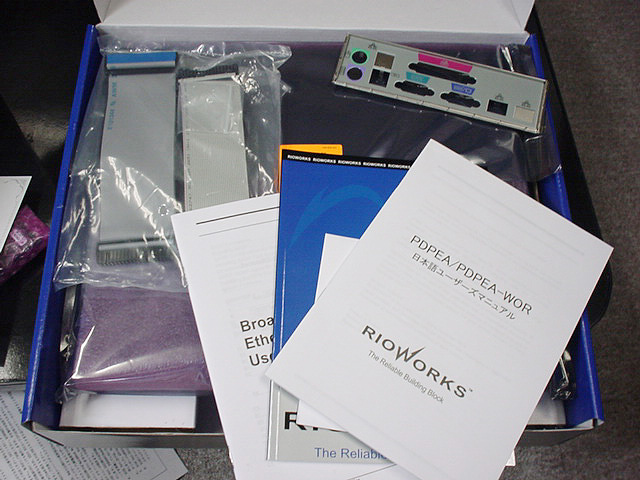

	箱を開けると、マザーボード本体・マニュアル・日本語マニュアル・保証書・IDEケーブル・I/Oパネル・ドライバーCDが入っています。　マニュアル・保証書・ドライバーCDは無くすと大変なんで、取り扱いは特に注意してください。

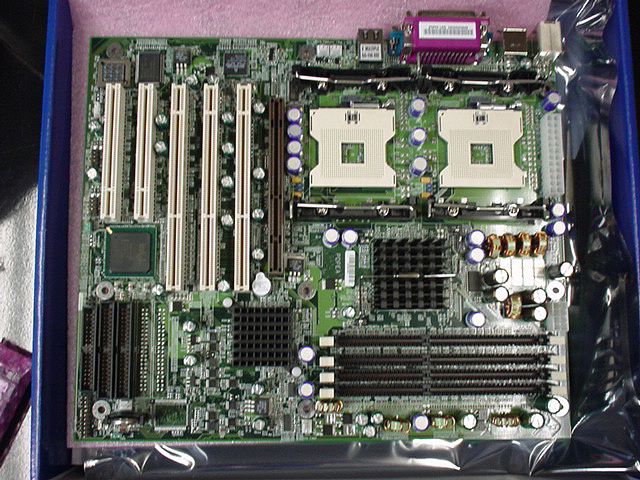

	マザーボードを丁寧に取り出します。どっかにぶつけて、コンデンサー等を折らないように注意。　この後、CPUとメモリーの取り付けを行います。

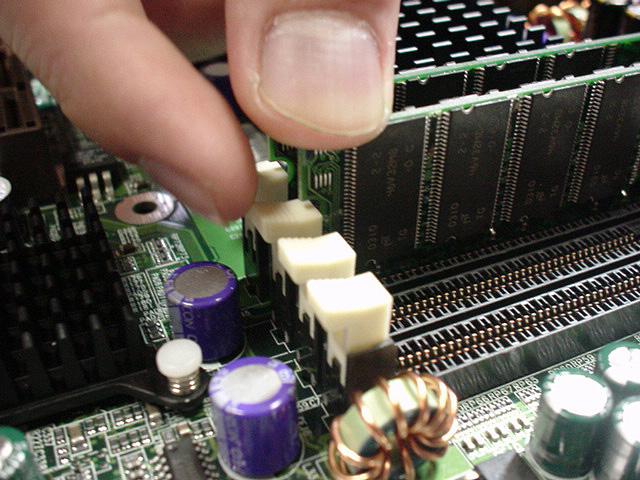

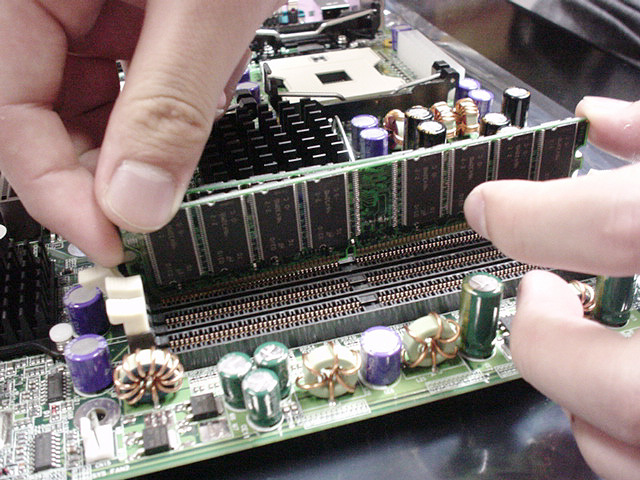

	とりあえず、メモリーから装着してゆきます。

	”カチッ”と左右の固定ツメが内側に入ったら装着完了です。

	今回はXeon 2.66GHzを２個使用します。それにしても、箱が大きいです。小型のマザーボードより大きいのでは？

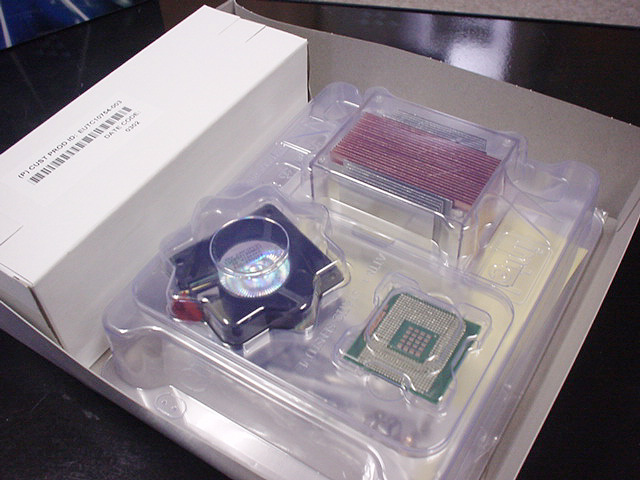

	中身には、CPU・巨大なヒートシンク・クーラー・CPUガイド。また、袋に入ったマニュアル・シール・CPU固定金具・シリコングリス等が入っています。

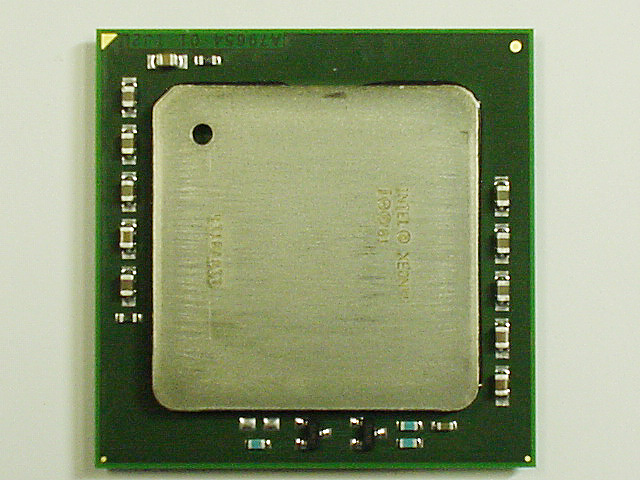

	これがCPU本体です。Pentium4とよく似ていますね。

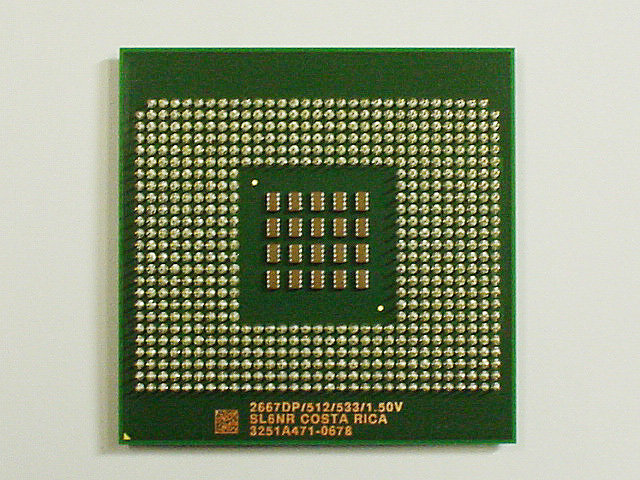

	裏側です。上側の両側のピンが一個所ずつ無いところが、有るのが判りますでしょうか。

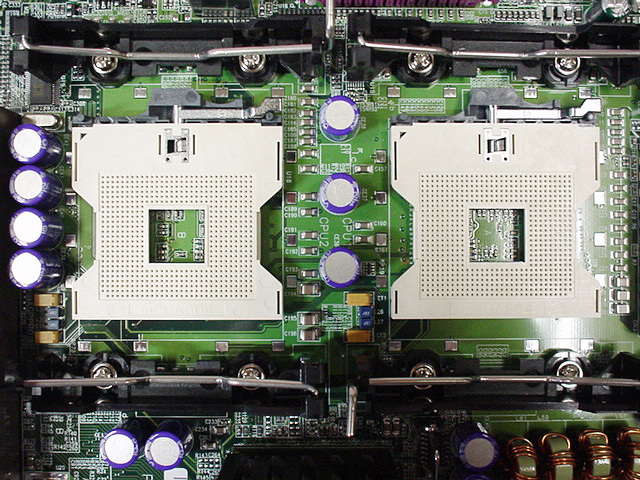

	マザーボードのCPUソケットです。ここに左のレバーを上げた状態でCPUを装着します、必ずレバーを上げてから装着してください。反対方向に刺さらないようになってますが、一応CPUの裏側とCPUのピンの凹凸を確認して装着します。

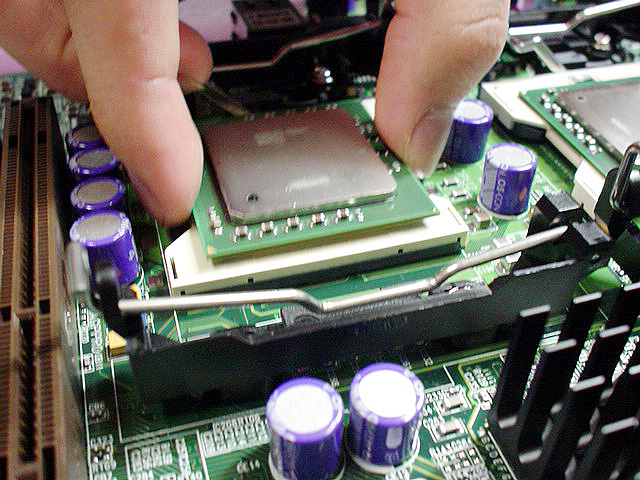

	レバーを写真向かって左側に倒し、CPUを装着します。

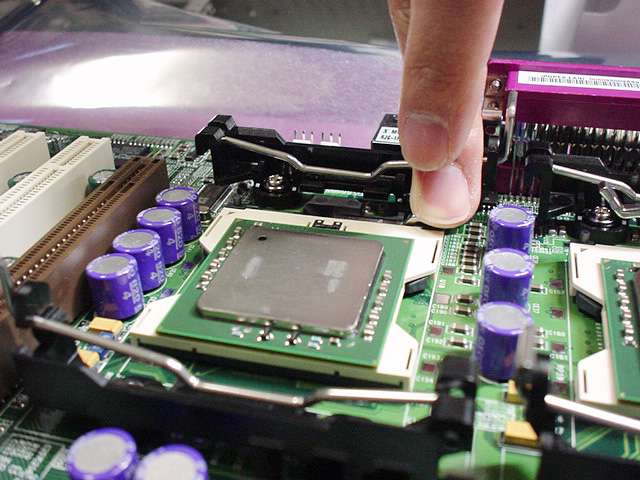

	装着したら右側にレバーを倒し固定します。

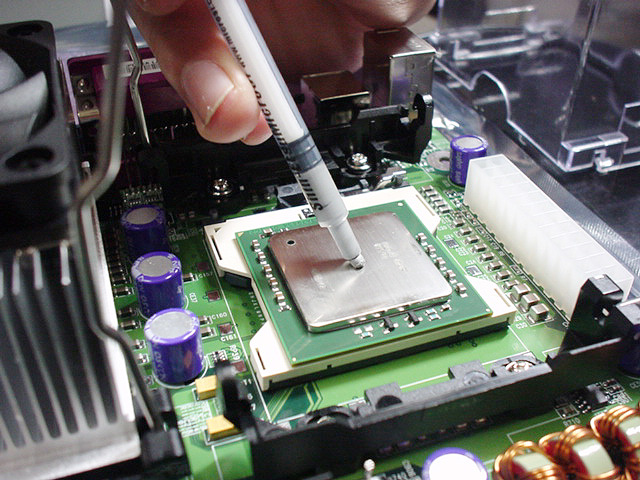

	次にシリコングリスをつけてCPUクーラーを装着させます。Pentium4などは、熱伝導シートがついてますが、Xeonにはついていません。

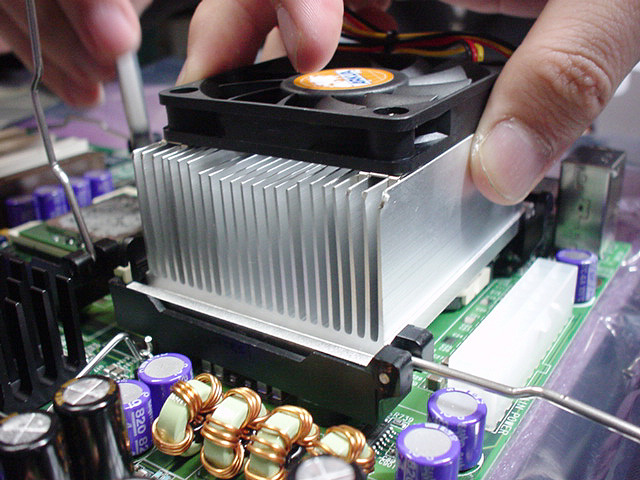

	周りにはみ出ない程度につけたら、上からCPUクーラーを載せ、軽くグリスを伸ばします。

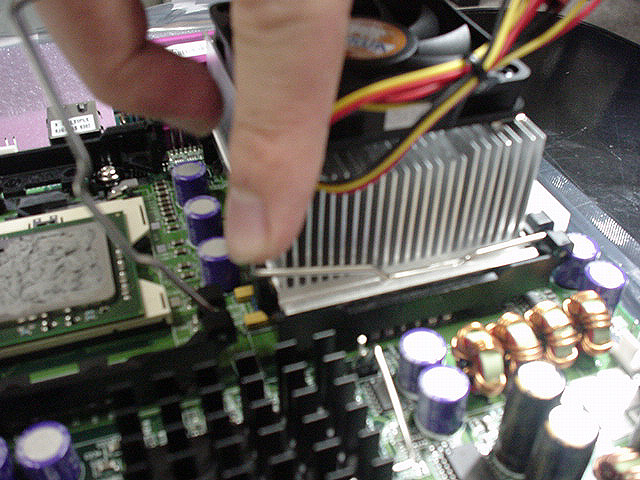

	グリスを伸ばしたら、CPUガイドについている、レバーを倒します。写真では見えませんが、逆側にもついており、同時に倒しクーラーを固定します。なお、このマザーには既にCPUガイドと専用クーラーが付属してたため、こちらを利用しました。Intel純正CPUガイド及びクーラーでは装着方法が若干異なります。

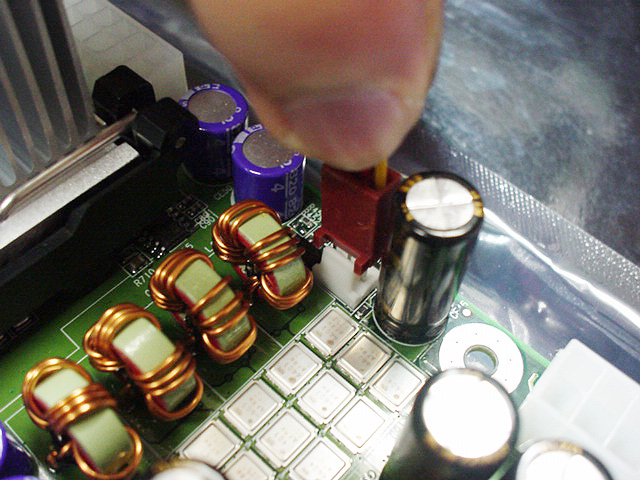

	CPUクーラーを装着したら、忘れないうちに電源ケーブルをつけておきます。

	こんな感じでとりあえず、マザーボードの準備（前半）は終了です。軽く休憩しましょう ( ´ー｀)y-~~
